一：转鼓造粒机产品概述

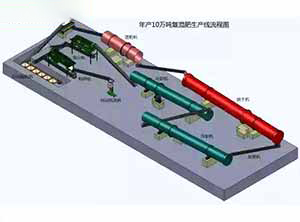

转鼓造粒机是整套有机肥生产线中的一台有机肥设备，在有机肥生产线中用于发酵物料的生产是由我公司工作人员集多年有机肥复混肥生产经验,开发出的新一代回转式转鼓造粒机.该机具有外形美观,操作简单、能耗低、寿命长、干燥均匀、维修方便等特点,是国内较先进的造粒设备,该产品适用于冷、热造粒以及高、中、低浓度复混肥的大规模生产,该产品现已遍及全国各地.
其主要特点如下:
1、投资少、见效快,经济效益好,性能可靠;
2、动力小,无三废排放,操作稳定,维修方便,流程布局合理,技术先进,生产成本低；
3、成球强度高、外观质量好、耐腐蚀、耐磨损、能耗低；
4、筒体采用特殊的橡胶板内衬或耐酸不锈钢衬板,实现了自动除疤、脱瘤、取消了传统的刮刀装置；
该系列转鼓造粒机得到了河南省农业厅土肥站农业技术研究所的认可居国内领先水平,填补了国内空白,是国家环境适用技术推广项目。
二：转鼓造粒机工作原理
转鼓造粒机其工作原理是：由主电动机驱动皮带和皮带轮,通过减速机传动给主动轴，通过安装在主动轴上的对开式齿轮与固定在机体上的大齿轮圈相齿合，相向工作。物料从进料端加入，经筒体内部。经筒体内部特殊结构的作用，将其制成颗粒，最后经出料口流出。由于物料的不断进入，造粒机的不断旋转，方可实现大批量生产。
三、转鼓造粒机结构概述
整机可分为五大部分：
1.托架部分：整个机体转动部分都由托架支撑,受力较大.因此该机托轮架部分均采用中碳钢板、槽钢焊接而成,并通过了严格的质量控制和特殊的工艺要求,已达到本机所使用的目的。除此外更重要的是固定在架子上的托论,因考虑到其与机体滚带会产生较大磨擦,我厂特意选用优质防腐、耐磨材料、大大提高了本机的使用寿命,托轮架也采用铸造一体技术.另在托轮架四角设有吊转钩,便于装卸运输.
2.传动部分:整台造粒机传动部分是优为重要的整个机体的工作都有此而行.传动架均采用优质槽钢焊接而成,并通过了严格的质量要求.安装在传动架上的主电动机和减速机均选用ISO国家免检产品，质量可靠.电动机带动皮带轮、三角带、减速机传动给主轴，使机体工作，其中传动减速机于主轴工作部分，采用尼龙注销联接器相咬合传递驱动。
3.大齿轮：固定在机体上，与传动小齿轮相齿合，相向带动机体工作，其采用高科技耐磨材料，使本机使用寿命更长。
4.滚带：固定与机体两侧，以支撑整个机体。
机体部分：整台造粒机最重要的就是机体部分，其采用优质中碳钢板焊接而成，内置特殊的橡胶衬板或耐酸不锈钢衬板，实现自动除疤，脱瘤，取消了传统的刮刀装置，并通过严格的质量控制和特殊的工艺要求，以达到本机所使用的目的。
四、转鼓造粒机安装与调试
1.安装： 本机到厂后，与工艺流程配合安装，指出标高和水平位置，倾斜安装，一般倾斜度为2-5度（可使用户需要调整）本机托架和传动架均有地脚孔，可安装在混凝土上。
机械各底座与基础间垫入碶形垫板共厚度应不大于30-35㎜;
①用碶形垫板调整各底座的高度使各底5度的倾斜;
②各底座调整适合把圆筒放在支架上,并最后调整托轮;
③安装造粒机的传动部分;
④确信托轮、传动装置、圆筒调整合适后,开始浇筑水泥,经8-10天,水泥凝固后,开始进行空载试车;
⑤机体位置的调整方
a.在机体左右两侧的全长上,装两条平行的钢丝,其钢丝直径为0.5-1㎜并用水平仪表检查钢丝的水平;
b.从每一滚圆上顺着干燥机的两侧放下两条与滚圆相切的相锤.
c.测量由钢丝到线坠之间的距离来检测机体在水平位置;
d.检测两滚圆最高点的相对垂直标高来检查机体在垂直面上的位置;
e.用移动电托轮的办法来调c、d两条的测定,使机体处于正确的位置;
2·空载试车:
a.不同断地空载8小时,各轴承的温度应平稳的上升,试车终止时轴承温度不得高于50℃;
b.齿轮的噪音应均匀,不应忽高忽低;
c.试车后观察各轴承不得有严重磨损及擦伤等现象.
五、转鼓造粒机操作顺序及注意事项
a)开车
①开动干燥机前应作以下准备工作:
a.检查和调整给矿装置及保护设备;
b.全部轴承及全部摩擦面的润滑装置应有适合数量的材料;
②如果没有检查造粒机和辅助的机械设备,禁止开动造粒机;
③开动造机的步骤如下:
a.开动造粒机电动机;
b.开动运输原物料和颗粒物料的设备;
a)停车
干燥机停止的步骤如下：
停止向造粒机内添加原物料;
关闭造粒机机动电机;
停止运输颗粒物料的设备;
六、转鼓造粒机操作注意事项
1.造粒机运转时,运转时, 禁止钻到机器下面;
2.造粒机在运行中,禁止进行内部检查和修理;
3.造粒机运转时,禁止取下保护装置;
4.未带绝缘手套,禁止触摸电动机及电线;
5.没有完善的接地线、禁止开动造粒机,假如发现设备上有电流时应立即停止,直到接地线维修好为止;
6.检查造粒机时,禁止使用电压高于12伏的移动电灯.
七、转鼓造粒机润滑指示
1.开机前齿轮处要抹干黄油;
2.滚带表面7天抹一次干黄油;
3.轴承座每三个月打一次或更换新的干黄油;
4.减速机使用前必须加一次齿轮油,此后每四个月更换一次;
